CAN 是Controller Area Network 的缩写(以下称为CAN),是ISO国际标准化的串行通信协议。在汽车产业中,出于对安全性、舒适性、方便性、低公害、低成本的要求,各种各样的电子控制系统被开发了出来。由于这些系统之间通信所用的数据类型及对可靠性的要求不尽相同,由多条总线构成的情况很多,线束的数量也随之增加。为适应“减少线束的数量”、“通过多个LAN,进行大量数据的高速通信”的需要,1986 年德国电气商博世公司开发出面向汽车的CAN 通信协议。此后,CAN 通过ISO11898 及ISO11519 进行了标准化,在欧洲已是汽车网络的标准协议。


CAN 的高性能和可靠性已被认同,并被广泛地应用于工业自动化、船舶、医疗设备、工业设备等方面。现场总线是当今自动化领域技术发展的热点之一,被誉为自动化领域的计算机局域网。它的出现为分布式控制系统实现各节点之间实时、可靠的数据通信提供了强有力的技术支持。


下面就大致介绍一下CAN总线数据的组成以及帧格式的具体内容。

一、CAN数据的组成

1、头尾段

图解CAN总线数据的组成和帧格式-汽车开发者社区

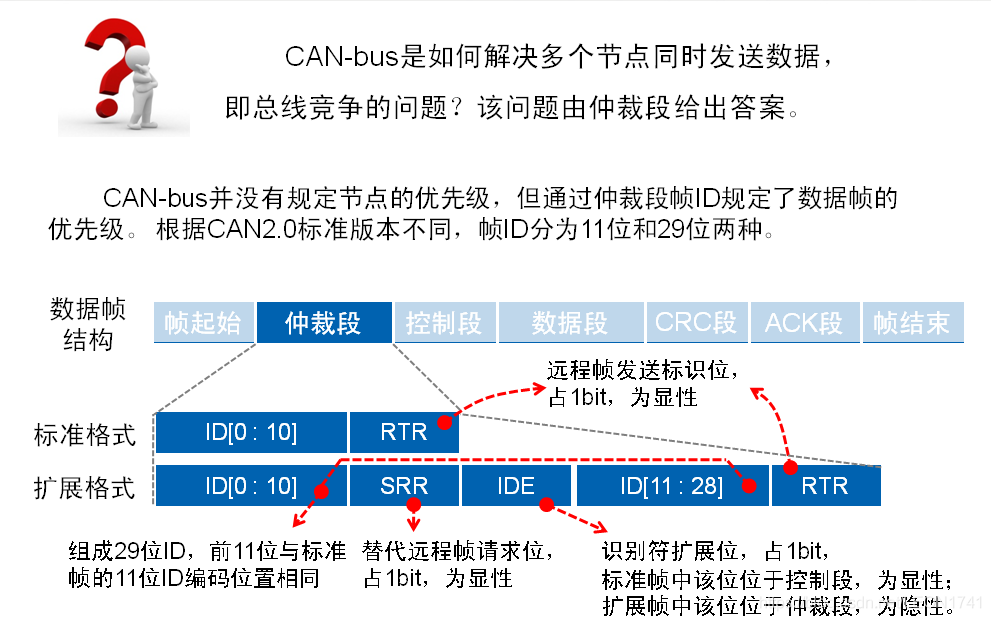

2、仲裁段

图解CAN总线数据的组成和帧格式-汽车开发者社区

图解CAN总线数据的组成和帧格式-汽车开发者社区

图解CAN总线数据的组成和帧格式-汽车开发者社区

从该分析过程得出结论是:帧ID值越小,优先级越高。


对于同为扩展格式数据帧、标准格式远程帧和扩展格式远程帧的情况同理。

图解CAN总线数据的组成和帧格式-汽车开发者社区

图解CAN总线数据的组成和帧格式-汽车开发者社区

3、控制段

图解CAN总线数据的组成和帧格式-汽车开发者社区

4、数据段

图解CAN总线数据的组成和帧格式-汽车开发者社区

5、CRC段

图解CAN总线数据的组成和帧格式-汽车开发者社区

6、ACK段

图解CAN总线数据的组成和帧格式-汽车开发者社区

二、CAN数据的格式

CAN通信帧共分为数据帧、远程帧、错误帧、过载帧和帧间隔五种类型。

1、数据帧

结构上由7个段组成,其中根据仲裁段ID码长度的不同,分为标准帧(CAN2.0A)和扩展帧(CAN2.0B)。

图解CAN总线数据的组成和帧格式-汽车开发者社区

2、远程帧

图解CAN总线数据的组成和帧格式-汽车开发者社区

数据帧与远程帧的区别

图解CAN总线数据的组成和帧格式-汽车开发者社区

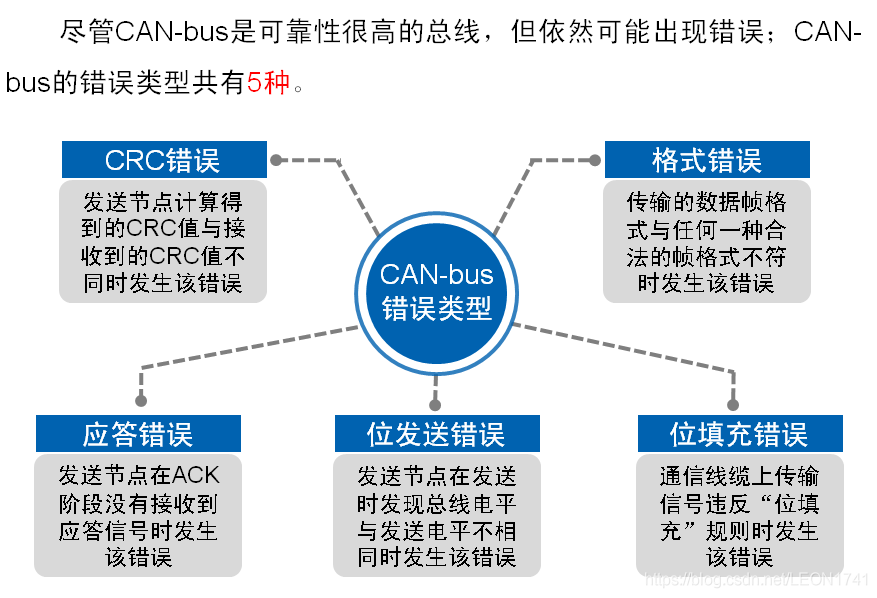

3、错误帧

图解CAN总线数据的组成和帧格式-汽车开发者社区


图解CAN总线数据的组成和帧格式-汽车开发者社区

图解CAN总线数据的组成和帧格式-汽车开发者社区

4、过载帧

图解CAN总线数据的组成和帧格式-汽车开发者社区

5、帧间隔

图解CAN总线数据的组成和帧格式-汽车开发者社区
