【技术干货】CANdelaStudio使用问题总结

CANdelaStudio是我们常用的编辑诊断数据库的软件，在使用的过程中难免会遇到一些小问题，虽然这些问题不难解决，但却影响了我们的使用效率。下面就让我们一起来看看这些小问题都有哪些吧！

常见的license问题

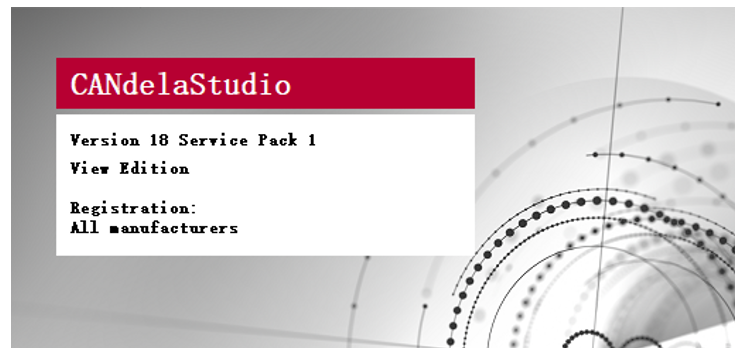

在CANoe中打开CANdelaStudio，编辑CDD文件无法保存，提示没有license，如下图所示：

CANdelaStudio是需要单独支持的license才能够使用的，在CANoe中集成的CANdelaStudio是view版本，仅具有查看的功能, 并不能支持编辑。

CANdelaStudio中将CDD文件转换为DEXT文件不成功

CANdelaStudio主要是编辑诊断数据文件，但是也可以做CDD文件的转换，比如转换为DEXT文件。但有时却转换不成功，这是因为在下载CANoe、CANalyzer、CANape等软件时，会将附带的CANdelaStudio软件自动安装在电脑上，但这个CANdelaStudio并不完整，需要将原来的软件卸载后，通过CANdelaStudio的正式安装包重新安装此软件，安装好了之后才可以通过Data Exchange中的DEXT进行转换。

注意：需要转换的CDD文件不要有中文的路径哦~

添加会话模式及安全等级的特殊方式

在添加不同的会话模式和安全等级时需要通过New Session和New Security Level进行添加，否则无法添加到States中进行状态转换。

禁止肯定响应位编辑的小限制

在编辑服务时，有些子功能是支持禁止肯定响应位的，这个功能在CDD文件中无法编辑，需要在CDDT文件中操作，操作过程如下：

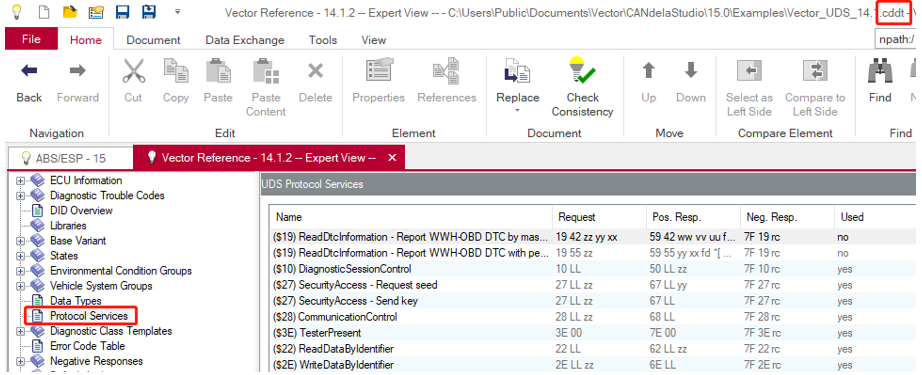

（1）在CDDT文件中选择协议服务中的一个具体服务。

（2）在服务请求的子功能位置勾选禁止肯定响应位，这样该服务就支持禁止肯定响应位啦。

DTC的小麻烦

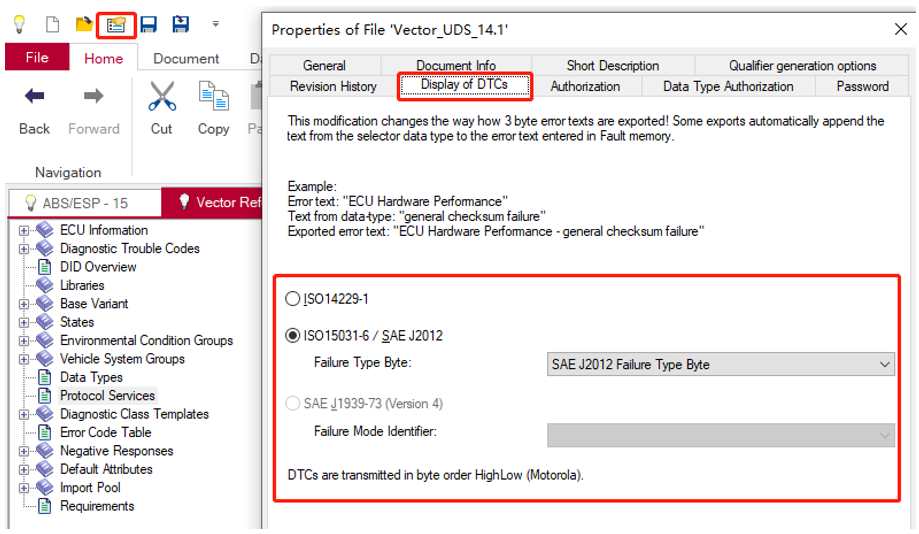

（1）DTC格式：我们在编辑DTC时首先需要确定DTC格式所遵循的协议，可以在下图位置进行更改：

（2）DTC配置及导入导出：在配置DTC时，不要将DTC配置在DTC Pool中，这样会影响DTC使用，需要到Fault Memory中配置DTC。由于DTC的个数较多，可以将DTC导出为Excel文件，在Excel文件中复制粘贴多个DTC，然后再将Excel表导回，通过此种方式便可以快速地添加多个DTC。

注意：如果将DTC配置在DTC Pool中，导出的DEXT文件导入协议栈软件后，dem相关的数据类型是空的，还可能会导致其他未知问题哟~

否定响应码（NRC）先后顺序

在编辑服务的否定响应时需要添加否定响应码，有人可能会有疑问，这些否定响应码的顺序是如何定义的？注意，诊断否定响应码的优先级在协议中做了相关的判断逻辑，在CANdelaStudio中是不支持定义的。

多余的安全等级删除

在配置诊断数据库文件时，可能会配置多余的安全等级，需要将其删除，只需要在States中的State Groups中删除即可。

以上就是有关CANdelaStudio小问题的汇总，希望能对大家有所帮助。如果后续使用过程中出现其他问题，欢迎随时发送至邮箱support@dotrustech.com，我们会尽快帮您解决~
