基于PREEvision的数字化架构开发——网络架构

Introduction

在前面几期文章中，我们介绍了“​​PREEvision数字化架构开发​​”、“​​基于PREEvision的数字化架构开发——功能架构​​”以及“​​基于PREEvision 的数字化架构开发——AUTOSAR软件架构​​”，相信大家对如何通过PREEvision去做架构设计都有了一定的了解，那么今天我们将继续往下介绍，为大家分享基于PREEvision的网络架构设计。

当我们需要搭建完整的架构模型时，通常先要设计该车的配置列表、功能列表（Function List），之后基于Function List去设计功能、系统及软件需求，并在软件需求基础上完成硬件需求设计（基于架构平台规划，通常也可以先设计硬件需求），再将软件需求向硬件需求做好映射（功能分配）。

在设计完软硬件需求之后，我们需要将软件层的端口需求（Port），通过PREEvision信号路由的功能，自动生成通信层中的Signal元素，再将Signal进行报文打包等相关操作，最终完成PREEvision网络架构设计。

接下来，我们将向大家介绍一下网络架构设计的详细流程。

网络架构建模

创建通信层模型框架

首先，我们需要搭建PREEvision通信层模型框架（可以通过“功能架构”文章中介绍的“模型框架自动生成”的二次开发自动生成），其中Communication Package用来存放网段等信息，Layout Pack用来存放Signal、PDU、Frame信息。

通信层模型框架

功能分配

创建软件层SWC和硬件ECU的Mapping关系（功能分配），确定软件模块的硬件实现。

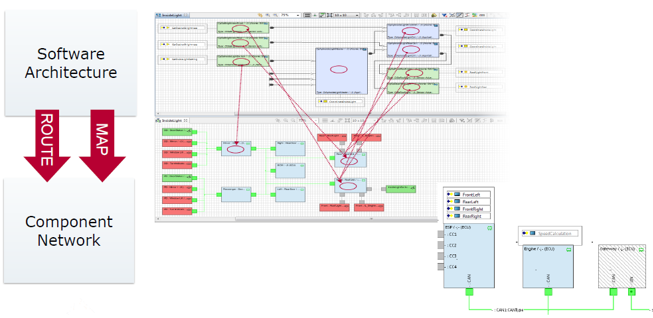

SWC向ECU Mapping

信号路由

对软件层模块或者Port进行信号路由，生成通信层的Signal以及Bus Communication等信息，在Bus Communication中会包含ECU Interface和Signal Transmission。

完善Signal及Signal Transmission的属性信息。

Signal相关模型元素

信号打包

在信号路由之后，我们需要对通信层中的Signal信号打包到对应的PDU中，再将PDU打包到Frame中，设置相关自定义属性，完成从Signal向Frame的分配以及排布。

Frame Layout视窗

再将新创建的PDU和Frame生成PDU Transmission和Frame Transmission，设置相关自定义属性。

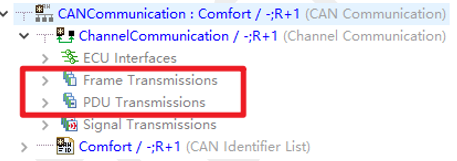

PDU/Frame Transmission

以上步骤结束后，我们基本就完成了网络架构的整体设计。

其它情况

如果我们要创建J1939或者网络管理模型，则需要在Communication下创建Network Management Package，之后通过对Cluster进行重构，生成NM Node、NM ECU等构件，并设置网络管理相关参数。

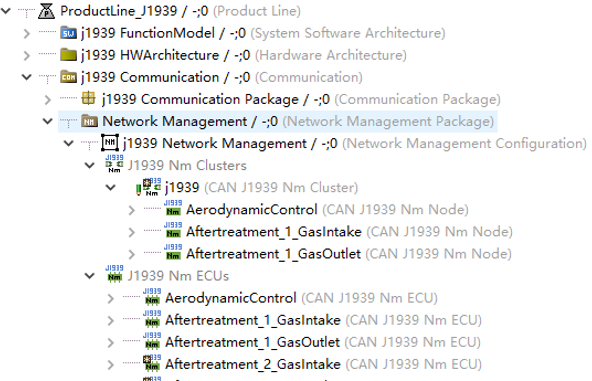

网络管理/J1939模型元素

如果搭建LIN模型，需要创建LIN Controller Configuration和LIN Schedule，LIN Controller Configuration用来定义LIN节点参数，LIN Schedule定义LIN传输的调度表信息。

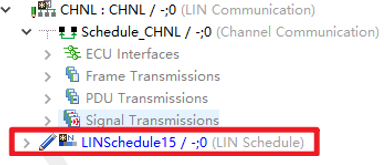

LIN相关模型元素

如果搭建诊断模型，需要创建N PDU、DCM PDU和TP Configuration，在TP Configuration下定义TP Channel和TP Connection。

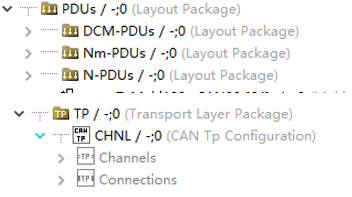

诊断相关模型元素

除此以外，PREEvision也支持E2E和CRC模型创建。

通信矩阵的导入/导出

在做网络架构设计的过程中，我们可以借助PREEvision的二次开发功能实现通信矩阵（CAN、LIN、J1939等）的一键导入，以此完成PREEvision网络架构设计的快速建模。通过二次开发，还可以实现软件层Port、硬件层ECU、通信层Signal、Frame、Library中的Data Type以及模型元素之间的关联关系等全部或者部分模型的自动创建，并对通信矩阵以及PREEvision模型进行相关的一致性检查，使我们快速完成网络架构涉及的模型搭建，并保证搭建质量。

通信矩阵（导入文件）

自动创建的通信层模型元素

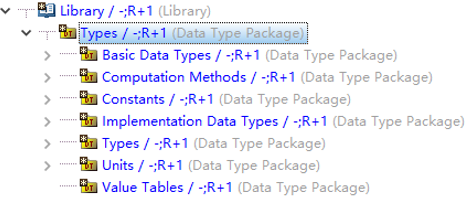

自动创建的Data Type模型元素

自动创建的硬件层模型元素

在PREEvision中搭建好网络架构模型后，也可以通过二次开发实现PREEvision对外输出通信矩阵，导出某个网段或者某个ECU的通信矩阵，用于公司内部交流、评审等场景。

数据库（DBC、LDF等）的导入/导出

除了上面介绍的通信矩阵导入/导出，PREEvision也支持通信数据库的导入/导出。与通信矩阵导入相比，通信数据库导入比较固定化，只能按照PREEvision固定的导入逻辑去实现。

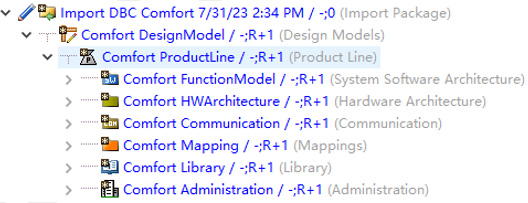

导入DBC创建新的Product Line

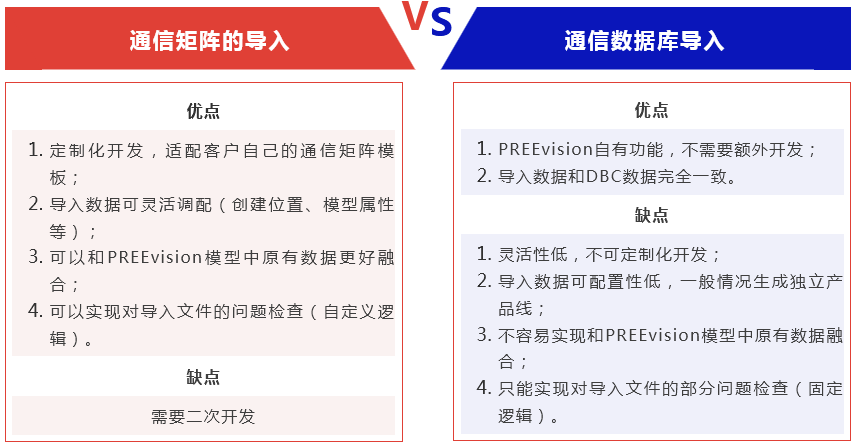

以下是我们整理的“通信矩阵导入”和“通信数据库导入”的优缺点对比：

从上面的对比结果来看，“通信矩阵导入/导出”这样定制化的二次开发还是非常有必要的，可以更加灵活的辅助我们完成网络架构设计。

网关路由表导出

在PREEvision中，可以设计各个网段的通信信息及其之间的通信路由关系。除此之外，通过二次开发也可以实现对网关路由表的输出，以及对Frame/Signal路由前后的相关属性变化的输出，比如Signal周期更改、DLC更改、Signal起始位置更改等。

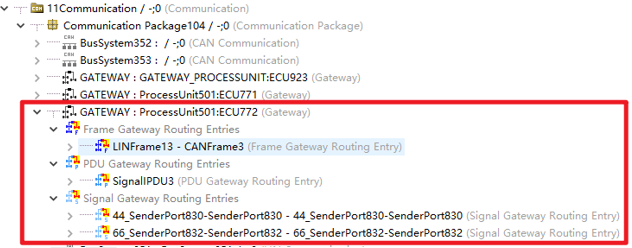

PREEvision中创建的网关路由关系

通过PREEvision输出的网关路由表

以上就是关于PREEvision网络架构设计的介绍，如果大家有任何疑问可以在公众号后台留言或者将需求发送到邮箱market@dotrustech.com，我们将及时为您解答。

之后，我们还将继续推出“基于PREEvision的数学化架构开发——平台化开发”和“基于PREEvision的数字化架构开发——数据交换平台”的相关文章，如果大家感兴趣，可以持续关注我们的公众号推送。

注：本文中部分资料及图例来自于Vector中国
