聊聊车载以太网IOP测试及自动化测试解决方案

随着汽车产业逐渐向智能化、网联化方向发展，车载以太网技术越来越被广泛的应用于汽车中，如车载娱乐系统、车载通信系统、车载导航系统等。为了保证这些系统能够稳定可靠的工作，对于车载以太网的测试验证成为了必不可少的环节。今日将为大家分享的内容则是车载以太网测试中的物理层IOP测试。

以太网IOP测试概述

IOP（Interoperability）测试，即互操作性测试，其目的是验证车载以太网ECU的PHY之间交互的可靠性。

IOP测试基于OPEN Alliance TC8，包括100Base-T1物理层测试规范和1000Base-T1物理层测试规范。

图1 100 BASE-T1/1000BASE-T1 物理层测试规范

以太网IOP测试内容

IOP测试分为3个部分：Link up时间、信号质量、线缆诊断。

• Link up Time

Link up Time测试的目的是验证PHY在规定的时间内建立稳定的连接。

Link up Time测试包括Power On Link Partner、Power On DUT、Wake up DUT。

表1 Link up时间测试

• Signal Quality

Signal Quality(信号质量)测试的目的是验证DUT的信号质量SQI值是否与真实的信号质量相一致。

Signal Quality测试包括信号质量递减的SQI测试、信号质量递增的SQI测试。借助高斯噪声源向通信链路中注入高斯噪声，通过增大/减小噪声的幅值，人为降低/提升信号质量，同时通过CAN诊断、串口、ADB指令等方式读取DUT的PHY上报的信号质量SQI值。

OPEN Alliance对测试中使用的高斯噪声源有一定的要求：

• 对于100Base-T1 Signal Quality测试，要求高斯噪声源输出的噪声带宽>=80MHz，幅值0~5Vpp；
• 对于1000Base-T1 Signal Quality测试，要求高斯噪声源输出的噪声带宽>=550MHz，幅值0~5Vpp。

图2 OPEN Alliance信号质量测试环境示例图

• Cable Diagnostics

Cable Diagnostics (线缆诊断)测试的目的是验证PHY是否能够准确、可靠的监测通信链路近、远端的开路及短路故障。

Cable Diagnostics测试包括近端和远端短路的线缆诊断、近端和远端开路的线缆诊断、正常线路的线缆诊断（1000BASE-T1独有测试项）。顾名思义，制造链路近/远端的开路和短路故障，同时通过CAN诊断、串口、ADB指令等方式读取DUT的PHY上报的线缆诊断状态。短路故障和开路故障各有6种情况：

表2 线缆诊断测

以太网IOP自动化测试解决方案

基于TC8测试规范，东信创智推出了基于Vector CANoe、VT System以及自研IOP测试夹具的自动化测试解决方案。

• 测试工具

软件：Vector CANoe；

硬件：Vector VT System+自研IOP测试夹具IOP Text Fixture：

• VT7001：电源板卡，用于DUT的供电及开关控制；
• VT6060：控制器板卡，用于控制VT6306B；
• VT6306B：以太网接口板卡，作为Link Partner，可以实现开路/短路故障注入。

 图3 VT System板卡

IOP Text Fixture是东信创智开发的IOP辅助测试夹具，具有如下特点：

• 可安装在VT System机柜中；
• 可通过继电器阵列为link up time,signal quality,cable diagnostics测试切换不同的测试环境；
• 可以通过继电器阵列实现开路/短路故障注入；
• 内置可控噪声源，可输出符合测试要求的可调高斯噪声。

图4 IOP Text fixture 产生高斯噪声波形时域/频域图

• 测试工程

测试采用基于CAPL语言编写的自动化测试脚本，在CANoe的Test Module中运行测试用例。

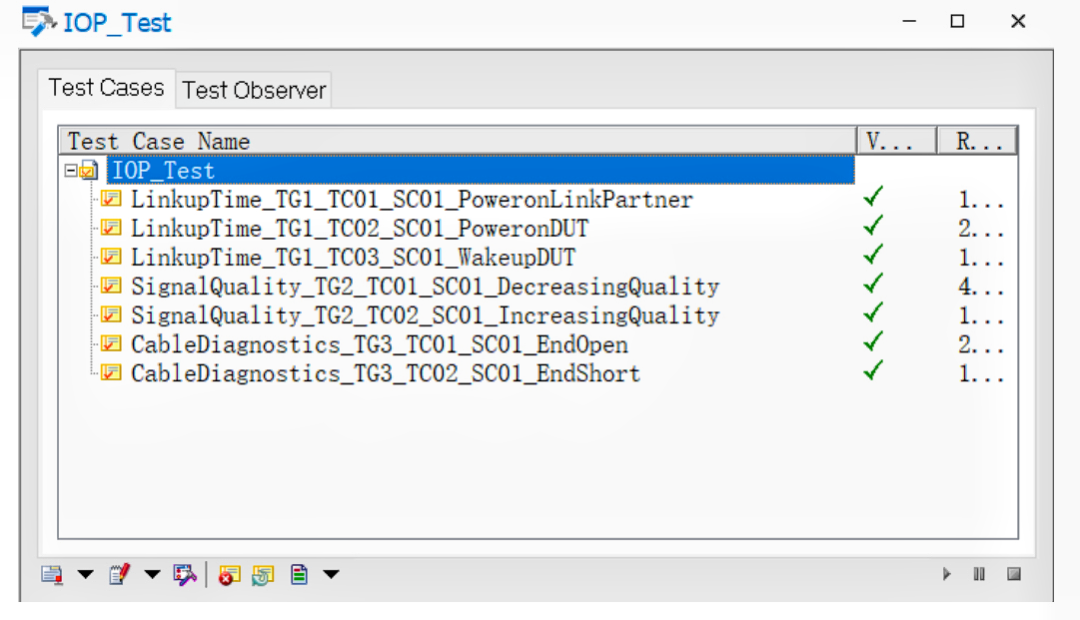

图5 Test Module

采用界面化操作方式选择测试用例，简单直观。

图6 测试用例选择界面

测试结束后，Test Module自动生成测试报告，包括测试用例名称、测试时间、测试结果。

图7 测试报告

• 解决方案优势

图8 方案优势

Q&A

Q  Link up time中的Tready、Tready1、Tready2的含义？

A:

Tready：LP上电到LP的PHY准备完成的时间；

Tready1：DUT上电到DUT的PHY准备完成的时间；

Tready2：DUT唤醒到DUT的PHY准备完成的时间。

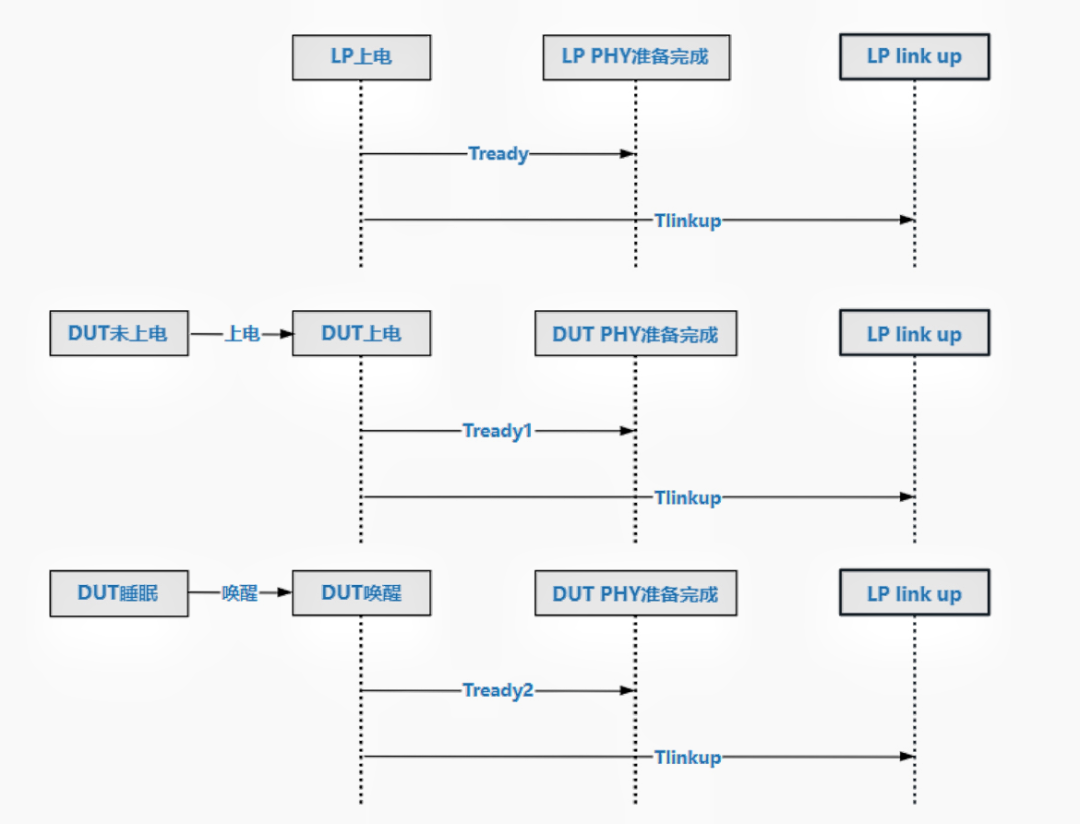

图9 Link up时序图

结语

目前我们的测试解决方案已经应用在多家OEM及Tier1的物理层IOP测试项目中，希望未来通过不懈的努力，可以为客户提供更优质、更高效的测试服务。如果有该方面的需求可以在后台给我们留言，或者将需求发送到邮箱market@dotrustech.com，我们会第一时间为您解答。
