TRACE32：多核调试配置

对于开发人员，Lauterbach调试器并不陌生，如果你所参与的项目，已经有配置好的工程和*.cmm脚本，调试多核系统时，会方便很多。如果是新的工程，没有进行多核配置，可能需要费点脑筋。本文，就TRACE32如何配置多核调试，做一个简单介绍。

提示：本文基于TC375TP讨论

1、加载默认Flash刷写*.cmm脚本

安装TRACE32以后，在安装路径~~\demo\tricore\flash下（~~表示本地安装路径），存在不同芯片架构、不同型号的Flash刷写脚本（*.cmm），如下所示：

提示：本文使用tricore架构芯片

（一）刷写Flash（更新程序）

使用刷写脚本（*.cmm）的主要目的是更新程序（Application或者Bootloader），操作步骤如下：

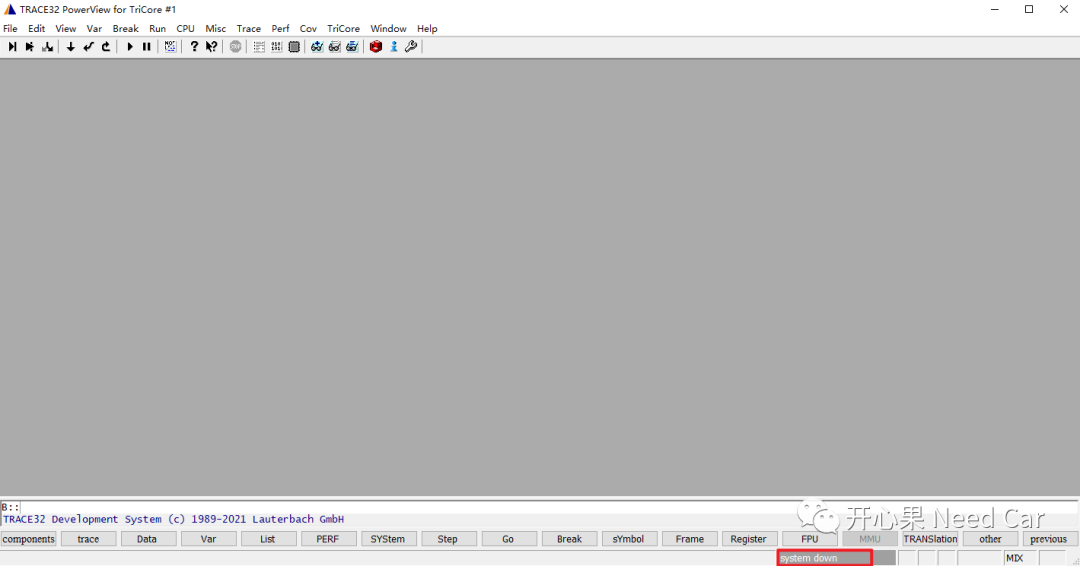

Step1：启动TRACE32，系统处于system down状态，如下所示：

Step2：File->Run Script...加载目标板脚本（本文选择：TC37x.cmm）

加载目标板脚本后，提示选择芯片型号，本文型号TC375TP，如下所示：

选择芯片型号后，弹出如下提示，单机“Yes”，如下所示：

Step3：加载目标*.elf文件

加载*.elf文件以后，发现调试界面的右下角没有多核选择项，即：脚本默认单核调试，如下所示：

如果这样，如何才能多核调试呢?答：修改默认编程脚本。

2、修改默认Flash编程脚本，启动多核调试

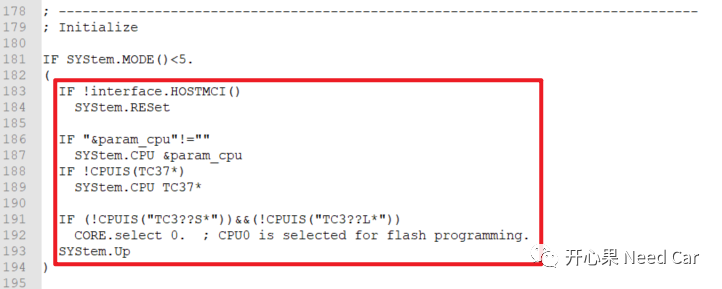

打开默认TC37x.cmm脚本，芯片配置操作脚本如下所示：

（一）启用多核调试配置

在TC37x.cmm中，添加启动多核调试配置的脚本语句，如下所示：

SYStem.CPU TC375TP
CORE.ASSIGN 1. 2. 3. // assign cores to the SMP system

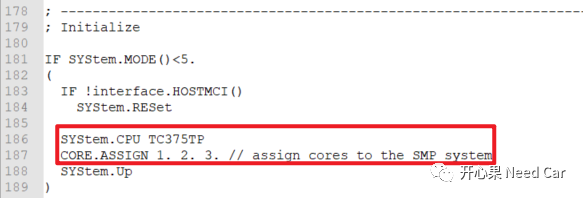

提示：TC375TP有3个Core，当你清楚项目使用的芯片型号时，可以直接使用SYStem.CPU命令配置，最终修改如下所示：

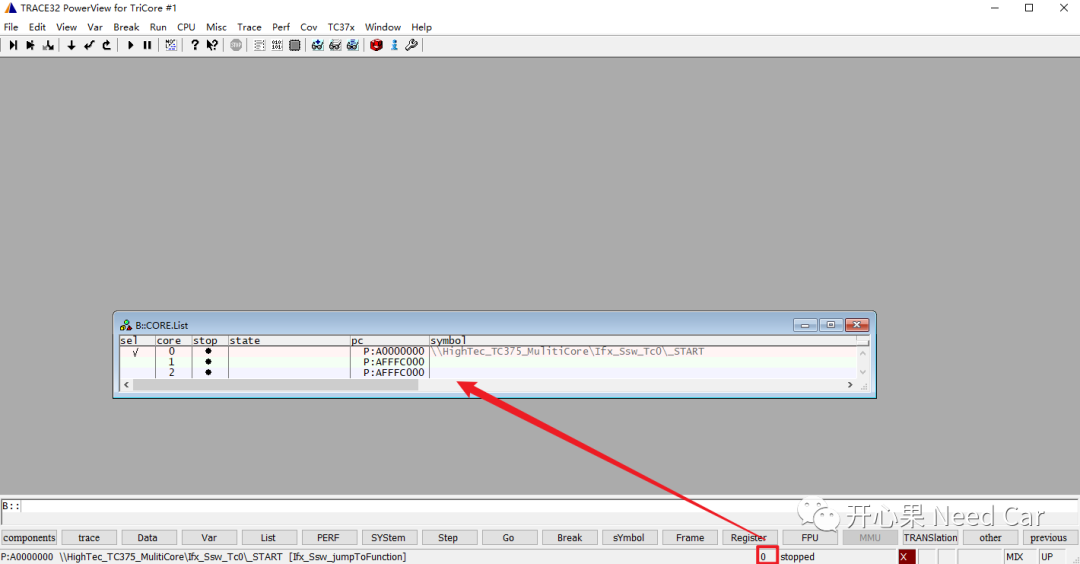

保存TC37x.cmm脚本的修改，重新启动TRACE32，在调试界面的右下角即可看到一个显示Core Number的窗口，可以在此选择不同的Core进行调试，如下所示：

（二）不同Core调试示例

比如：调试Core1，示意如下：

3、加载指令路径下的*.elf文件

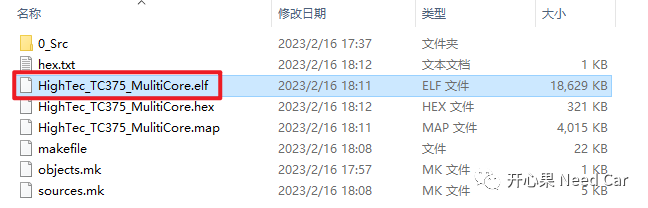

一般，在本地CP中，编译器生成的*.elf文件路径固定，所以，加载固定路径下的*.elf文件会方便很多。

（一）修改TC37x.cmm脚本

修改TC37x.cmm脚本的具体位置如下所示，本文使其可以直接打开"D:\WorkSpace\HighTec\*"路径，如下所示：

保存TC37x.cmm脚本，重启TRACE32，再次加载TC37x.cmm脚本后，提示加载*.elf文件的路径如下所示：

也可以使用Data.LOAD.Elf "*.elf文件的本地路径"命令直接加载绝对路径下的*.elf文件，示例如下：

Data.LOAD.Elf "D:\WorkSpace\HighTec\HighTec_TC375_MulitiCore\iRAM\HighTec_TC375_MulitiCore.elf"

（二）补充：System.Up和System.Attach区别

调试过程中，经常会用到System.Up和System.Attach两个选项，在TRACE32右下角右击选择，如下所示：

System.Up：会复位芯片，程序复位到复位向量位置（reset vector），Debug模式激活，程序running。

System.Attach：程序仍然在运行，没有复位，Debug处于激活状态。只有调试器在NoDebug模式时，选择Attach才有效，即：程序再次Running，System进入Up模式。

文章转载自公众号：开心果 Need Car
