诊断开发：老化（Aging）和愈合（Healing）

做诊断开发的小伙伴或许比较熟悉Aging（老化）和Healing（愈合）这两个概念。对于刚接触诊断不久的小伙伴，有时会混淆这两个概念，本文，讨论一下这两个概念。

Aging（老化）

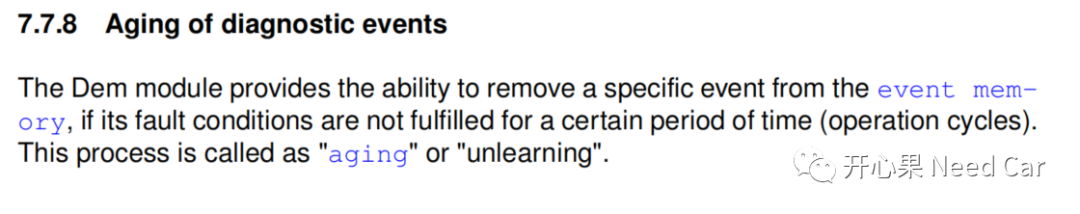

先看一下Autosar规范中对于Aging的解释，如下所示：

解释：当某个失效事件（Event）或者DTC在一定次数的操作循环内，不再出现时，将此DTC对应的存储信息从内存中清除的行为称为Aging。

再看一下14229-1中的解释，如下所示：

相比如上的两个解释，如下的解释可能更好理解：

举例：诊断设计中，会监控通信电压，如果通信电压＜6V或者＞18V，且状态维持2s，则认为通信电压异常，需要将此Event状态上报给DEM模块，DEM模块将与通信电压监控事件关联的DTC信息存储到内存中，这里的信息包括DTC快照数据和DTC拓展数据，示意如下：

事件故障以后，信息被存储到内存中。是不是要一直存储呢？答：当然不是。任何事情，不应太绝对化的处理，需要留有容错处理机制。如果上述故障只是某个极端工况发生的事件，可以给一个恢复机制，也就是Aging。如何Aging呢？

如上图，假设在第一个操作循环（Opt Cyc1）的T0时刻，检测到通信电压故障，在之后的40个操作循环内，该故障不再发生，一直处于良好状态，则不再记录此故障，将该Event关联的DTC快照数据和拓展数据从内存中清除，这个动作就是Aging。当然，具体需要多少操作循环，进行老化动作，根据需求开发。

Healing（愈合）

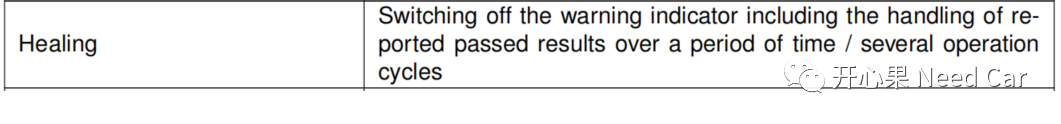

先看一下Autosar规范中对于Healing的解释，如下所示：

解释：当一段时间/多个操作循环内，某DTC的Bit7不再置位，可以关闭指示灯的一种行为，称为Healing（愈合）。

提到Healing，就不得不了解UDS status bit和Warning Indicator。

（一）UDS status bit

在之前的文章《​​Autosar DEM诊断事件管理（一）​​​》、《​​Uds诊断：不同Operation Cycle下的DTC状态位变化​​》均有提到UDS status bit，需要了解的小伙伴可以参考。其中，Bit7是WarningIndicatorRequested，用于故障提示。此Bit的置位，可以通过故障指示灯、文言提示等，提醒车辆驾驶员，车辆发生故障。

（二）Warning Indicator

Warning Indicator方式有多种，eg：Malfunction Indicator Lamp (MIL)、文言提示等。

CP Autosar的架构中，Dem模块处理healing、aging的时序如下所示：

如上图，如果使能了healing，headling的处理优先aging。
