嵌入式开发：如何理解Local/Global寻址？

在TriCore架构中，SRAM（Static RAM）又分为PSPR（Program Scratch Pad RAM）和DSPR（Data Scratch Pad RAM），对于PSPR和DSPR又细分为Local PSPR/DSPR和Global PSPR/DSPR。如何理解Local和Global呢？

1、PSPR和DSPR地址划分

在TriCore多核架构中，PSPR和DSPR的Global基地址划分如下所示：

TriCore多核架构中，要求CPU之间数据/指令访问通过全局地址访问，也就是上述Global基地址开始的有效访问空间。而对于每个CPU的本地数据，可以使用Local地址访问，也可以使用Global地址访问。

（一）CPU数据访问

如下图，CPU0访问数据的有效全局地址空间为0x70000000~0x7003BFFF（240KByte），这块地址空间就是Global；而访问本地有效地址空间为0xD0000000~0xD003BFFF（240KByte），这块地址空间就是Local，而这两个逻辑地址空间对应同一块物理地址空间。CPU1访问数据的有效全局地址空间为0x60000000~0x6003BFFF（240KByte），访问本地有效地址空间也是0xD0000000~0xD003BFFF（240KByte），而这两个逻辑地址空间也对应同一块物理地址空间。

如上图可以看出，对于每个CPU，访问Local地址空间时，地址虽然一样，但是彼此之间不能直接访问，只能本地CPU访问。

（二）CPU指令访问

如下图，CPU0访问指令的有效全局地址空间为0x70100000~0x7010FFFF（64KByte），访问本地有效地址空间为0xC0100000~0xC010FFFF（64KByte），而这两个逻辑地址空间对应同一块物理地址空间。而CPU1访问全局数据的有效全局地址空间为0x60100000~0x6010FFFF（64KByte），访问本地有效地址空间为0xC0100000~0xC010FFFF（64KByte），而这两个逻辑地址空间也对应同一块物理地址空间。

2、数据的Global地址访问理解

如下图，CPU0如果想访问CPU1中的数据，只能通过读取CPU1的Global地址获取，而不能通过Local地址获取，因为CPU0和CPU1两者的Local地址一样，如果访问Local地址，CPU0只能读取到本地数据，而不是CPU1的数据。

3、Local和Global的映射操作

实际的开发中，Local和Global地址需要在链接文件中映射。示例如下：

 MEMORY
 {
   dsram2_local (w!xp): org = 0xd0000000, len = 120K
   dsram2 (w!xp): org = 0x50000000, len = 120K
  psram2 (w!xp): org = 0x50100000, len = 24K


   dsram1_local (w!xp): org = 0xd0000000, len = 120K
   dsram1 (w!xp): org = 0x60000000, len = 120K
   psram1 (w!xp): org = 0x60100000, len = 24K


   dsram0_local (w!xp): org = 0xd0000000, len = 112K
   dsram0 (w!xp): org = 0x70000000, len = 112K
   psram0 (w!xp): org = 0x70100000, len = 24K

   psram_local (w!xp): org = 0xc0000000, len = 24K
   ......
 }

 /* map local memory address to a global address */
 REGION_MAP( CPU0 , ORIGIN(dsram0_local), LENGTH(dsram0_local), ORIGIN(dsram0))
 REGION_MAP( CPU1 , ORIGIN(dsram1_local), LENGTH(dsram1_local), ORIGIN(dsram1))
 REGION_MAP( CPU2 , ORIGIN(dsram2_local), LENGTH(dsram2_local), ORIGIN(dsram2))

4、数据的local和global访问示例

基于TC277TP，在三个Core中分别定义全局变量CPU0_argu = 0x10、CPU1_argu = 0x20、CPU2_argu = 0x30。三个全局变量默认都分配到CPU1对应的全局地址空间，如下所示：

既然三个全局变量全部分配到Core1对应的global地址空间，那么Core0、Core2无法访问Core1的local地址，只有Core1可以通过local地址空间访问到CPU0_argu、CPU1_argu、CPU2_argu。

（一）CPU0访问CPU0_argu、CPU1_argu、CPU2_argu结果如下所示：

如上可以看出，CPU0_argu、CPU1_argu、CPU2_argu数据存储到CPU1的全局RAM区域，CPU0只能通过CPU1的global地址获取数据，访问local数据时只能访问到CPU0的本地数据，访问不到CPU1本地的CPU0_argu、CPU1_argu、CPU2_argu。

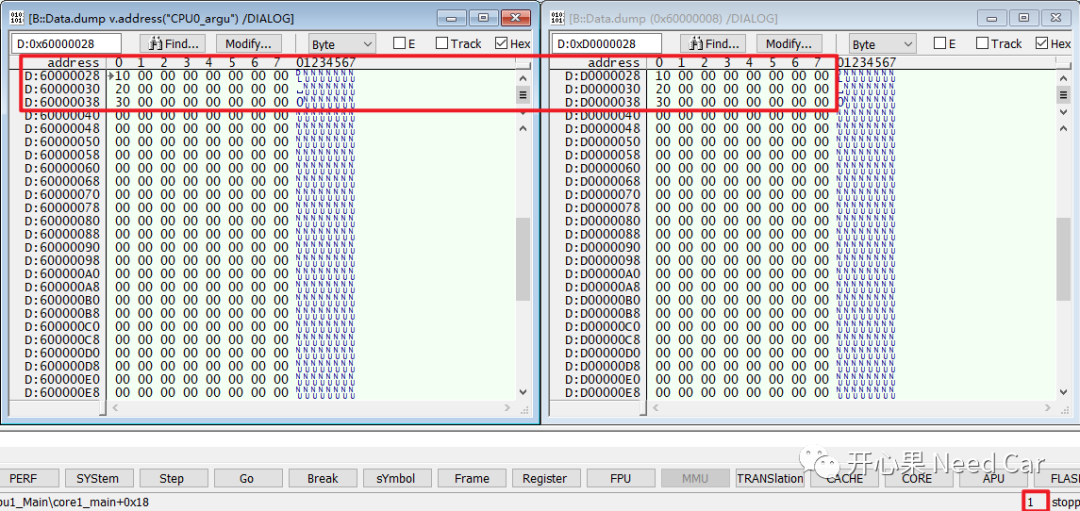

（二）CPU1访问CPU0_argu、CPU1_argu、CPU2_argu结果如下所示：

如上可以看出，CPU0_argu、CPU1_argu、CPU2_argu数据存储到CPU1的全局RAM区域，CPU1既可以通过CPU1的global空间获取数据，也可以通过local空间访问数据，且两者数据相同。

（三）CPU2访问CPU0_argu、CPU1_argu、CPU2_argu结果如下所示：

如上可以看出，CPU0_argu、CPU1_argu、CPU2_argu数据存储到CPU1的全局RAM区域，CPU2只能通过CPU1的global地址获取数据，访问local数据时只能访问到CPU2的本地数据，访问不到CPU1本地的CPU0_argu、CPU1_argu、CPU2_argu。
