Cached段启动，导致调试断点失效

嵌入式开发过程中，有效的设置断点是排查bug的一大利器。最近遇到了一个断点设置失效的问题，本文做一个分享。

1、问题描述

（一）将程序烧录到目标板，在TRACE32中，Core0和Core1分别设置断点，如下所示：

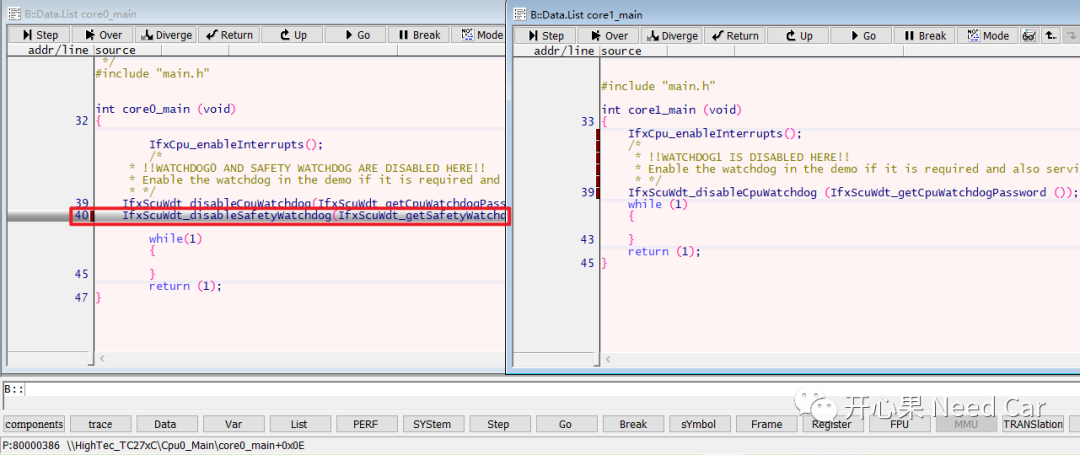

第一次运行调试，程序停在了预期的Core0断点位置，如下所示：

使用调试器进行Target Reset设置，进行复位操作，如下所示：

如上图，程序复位到了非缓存区地址0xA0000020。

再次进行程序调试，程序停在了非预期的Core1断点位置，而不是预期的Core0断点位置，如下所示：

2、问题分析

查看工程对应的链接文件（*.lsl），如下所示：

 ......
 #define RESET 0x80000020
 ......
 SECTIONS
 {
  ......
   .startup (0x80000020) : FLAGS(rxl)
   {
     BootModeIndex = .;
     . = ALIGN(8);
     KEEP (*(.start));
     . = ALIGN(8);
   } > pfls0 =0xFF
   ......
 }

启动地址（0x80000020）为Cached区，对应的*.map文件如下所示：

而Debugger复位时，复位到了NonCached区的启动地址（0xA0000020）,调试器在此区域找不到对应的Symbol，使得断点无效。

3、解决措施

方法一：启动地址设置到NonCached区

 ......
 #define RESET 0xA0000020
  ......
 SECTIONS
 {
   ......
   .startup (0xA0000020) : FLAGS(rxl)
   {
     BootModeIndex = .;
     . = ALIGN(8);
     KEEP (*(.start));
     . = ALIGN(8);
   } > pfls0_nc =0xFF
   ......
 }

如上，启动地址为NonCached区，即：启动地址设置为0xA0000020。重新编译工程，生成的*.map文件如下所示：

1、将程序烧录到目标板，在TRACE32中，Core0和Core1分别设置断点，如下所示：

2、第一次运行调试，程序停在了预期的Core0断点位置，如下所示：

3、使用调试器进行Target Reset设置，进行复位操作，程序复位到了非缓存区复位地址0xA0000020，且找到了对应的Symbol，如下所示：

4、再次进行程序调试，程序停在了预期的Core0断点位置，如下所示：

方法二：修改PC寄存器

如果只是想临时调试使用，不想进行复位内存的修改，可以在每次复位后，通过PC寄存器设置软件的运行位置，具体操作如下：

1、CPU->CPU Registers，如下所示：

2、右击PC->Set...

3、设置PC值为实际的启动地址0x80000020，如下所示：

4、单击OK，程序跳转到启动位置，且出现Symbol，如下所示：

5、调试程序，程序在停在预期的Core0断点位置，如下所示：

如上两种方式，方式一措施一劳永逸，方式二临时设置。
