基于模型开发(MBD)场合，模型设计可以等同于软件详细设计吗？

控制类ECU的软件开发的趋势是标准化、工具化和专业化，这样会缩短Delivery时间和提高Delivery质量。

在这个趋势下，越来越多的应用层软件，采用了基于模型开发(MBD)的方式。

应用层软件工程师们经常纠结的一个问题是：

“基于模型开发(MBD)的场合，模型设计可以等同于软件详细设计吗？”

本文来讨论下这个Topic

详细设计需要包括哪些内容？

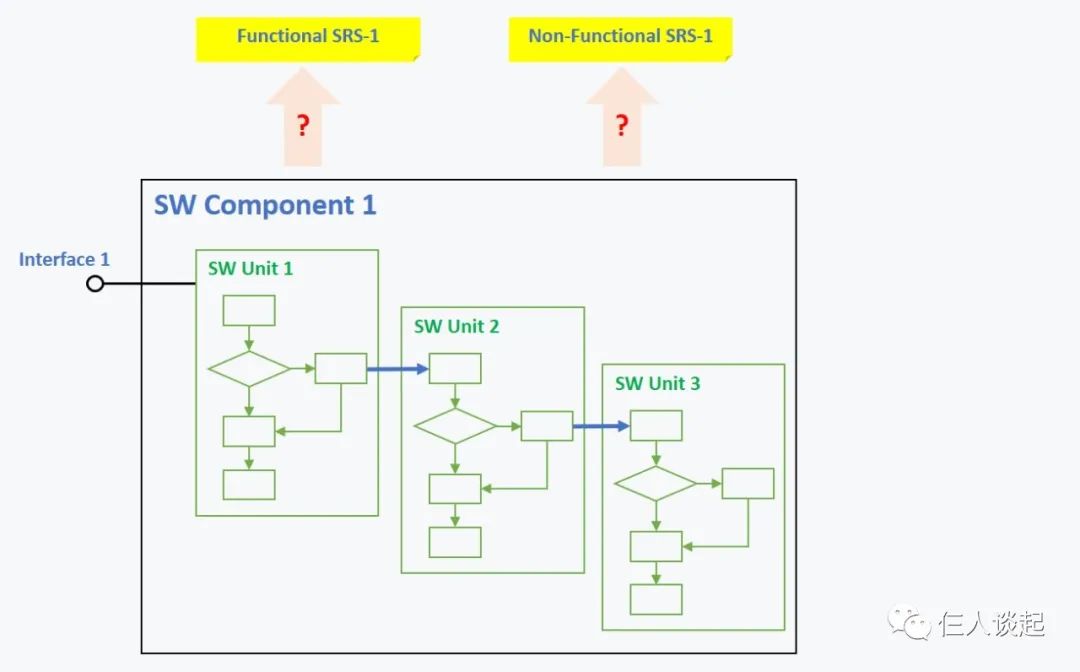

如下图所示：软件架构设计活动中，设计了SW Component及Interface、SW Component需要实现的软件功能性需求和非功能性需求。

软件详细设计，是基于软件架构设计中的对SW Component的如上要求。设计了：

① 软件单元

② 软件单元的内部逻辑

③ 软件单元间的交互逻辑

此外，软件详细设计中，还需要体现：

④设计理由(设计逻辑)

• ④-1：功能性需求的设计理由（设计逻辑）
• ④-2：非功能性需求的设计 & 设计理由（设计逻辑）

模型设计：

模型设计中，可以部分或完全体现上述的①，②，③，④-1：

① 软件单元

② 软件单元的内部逻辑

③ 软件单元间的交互逻辑

④-1 功能性需求的设计理由（设计逻辑）

之所以说是“部分或完全体现”，是因为当模型规模较大，逻辑较复杂时，软件单元间的交互逻辑、设计理由等如果仅仅通过模型设计，较难清晰&完整的展现。

模型设计中，较难体现上述的④-2：

④-2 非功能性需求的设计 & 设计理由（设计逻辑）

说明：非功能性需求，如：RAM Usage、设计质量要求(如：复杂度、交互性等)等。

在较难体现的场合，解决方案主要是两种：

• 模型设计中，增加说明。或者
• 另外的文档来说明。

总结：

软件详细设计需要体现如下内容，当模型设计无法完全体现的场合，就需要通过“另外的说明文档”或”模型设计中增加说明“的方式来补充。

① 软件单元

② 软件单元的内部逻辑

③ 软件单元间的交互逻辑

④-1 功能性需求的设计理由（设计逻辑）

④-2 非功能性需求的设计 & 设计理由（设计逻辑）

推荐阅读：

• 基于模型开发的活动及与ASPICE过程的映射
• 代码/模型指标和测试覆盖度指标的疑问举例
• Automotive SPICE和Automotive SPICE评估的那些事
• 如何达到并维持Automotive SPICE能力度级别
• 浅谈Automotive SPICE Level 3
• 上海先起之仨人谈起公众号文章合集下载！

文章转载自公众号：仨人谈起
