谈谈安全机制的诊断覆盖度

安全机制是ISO26262功能安全产品设计的核心，安全分析FMEA和FMEDA中都会用到安全机制的诊断覆盖度，本文深入探讨如何确定安全机制的诊断覆盖度。

1. 何谓安全机制？

ISO26262:2018 part 1对安全机制(Safety Mechanism)定义如下：

technical solution implemented by E/E functions or elements, or by other technologies, to detect and mitigate or tolerate faults or control or avoid failures in order to maintain intended functionality or achieve or maintain a safe state.

简单的说，安全机制包括faults (or failure) detection和handling，以使系统能够安全地运行，不造成功能安全risk。

一个完整的安全机制，应该具备以下属性：

• faults (or failure) detection
• faults (or failure) handling
• 安全机制的性能（timing方面的要求）
• 安全机制的有效性（诊断覆盖度）

很多人把安全机制和诊断混为一谈，两者有关联，但是不能画等号。诊断相当于去医院体检，安全机制相当于去医院看病。

• 体检对时间要求没那么苛刻，晚几天没关系；看病对时间要求比较苛刻，有些急病，不及时去看医生，后果不堪设想。
• 体检输出体检报告，体检人根据体检报告采取相应措施，通常没有那么急迫；看病则需要针对检查出的问题，立即进行处理。

2. 如何确定安全机制的诊断覆盖度

安全机制的诊断覆盖度是针对某个failure mode的，不是针对某个element的。

我们结合ISO26262:2018 part-5 附图B.2进行讨论：

2.1 单点故障的诊断覆盖度

针对图中Case-1的情况，某个failure mode是单点故障，所采用的安全机制是为了解决单点故障。

情形1：如果所采用的安全机制能在ISO26262-5附录D中找到对应，诊断覆盖度可采用标准中推荐的值。Low = 60%；Medium = 90%；High = 99%。

例如：传感器信号范围检查，对应ISO26262-5 table D.9中诊断覆盖度为Low（60%）。

这里要特别注意notes中的内容，此安全机制（信号范围检查）只对短地、短电源、开路有效（诊断覆盖度60%），对于传感器信号偏移是无效的。

情形2：如果所采用的安全机制能在ISO26262-5附录D中找到对应，但是结合项目中的产品设计，你认为实际的诊断覆盖度比标准推荐的值高。此时需要提供相关的分析或测试结果作为佐证。

例如：传感器信号范围检查，标准推荐的诊断覆盖度为Low。但结合产品设计，此传感器信号有效范围为“20 - 300”，传感器开路故障对应的值为“400 - 420”。这种情况，开路时检测到的信号范围一定不在信号有效范围里，此时可以声称传感器范围检查的诊断覆盖度为高。

情形3：如果所采用的安全机制不能在ISO26262-5附录D中找到对应。则需要提供相关的分析或测试结果作为佐证，用于支持项目中确定的安全机制诊断覆盖度。

例如：电机控制中，对电流的故障检测，可采用三相电流求和的安全机制，来对电流传感器的故障进行检测。这个安全机制在ISO26262标准中没有明确对应的安全机制，需要项目进行分析说明此诊断覆盖度的值。

2.2 多点故障的诊断覆盖度

针对图中Case-2的情况，某个failure mode不是单点故障，是多点故障，所采用的安全机制是为了解决多点故障。此类安全机制的诊断覆盖度的判断方法，同本文2.1中介绍的方法。

针对图中Case-3的情况，某个failure mode是单点故障，有安全机制可以解决此单点故障，但是此failure mode被安全机制探测出来的部分和安全机制本身构成多点故障。此种情况下，对于此failure mode的诊断覆盖度：

• 如果系统通过报警提示给驾驶员。这种情况，诊断覆盖度可声称100%（为什么呢？）
• 如果驾驶员能感知到故障或者感知到系统进入安全状态。这种情况，要分析有多少驾驶员能感知到或者多大程度上能感知到。诊断覆盖度，需要case by case分析；ISO26262-5附录中这个例子，诊断覆盖度为80%，就是这种情况。

• 如果驾驶员无法感知，也没有通过故障报警提示。这种情况，诊断覆盖度为0%。

3. 常见问题

• 如果能探测出故障，但是没有处理或者没能力处理，此种情况诊断覆盖度为0%。
  例如：能诊断出继电器粘连，但是只有这一路继电器控制输出，无法切断输出（假设：切断输出是安全状态）。因此，诊断出来了，也无法进入安全状态，产品仍然是不安全的。
• 安全机制，对于单点故障，应满足FTTI时间，如果无法满足FTTI时间要求，此种情况诊断覆盖度为0%。
  正如本文前面提到的，去医院看病发现了问题，如果不及时采取措施，同样会病入膏肓。
• 针对某个failure mode，采用了多个安全措施，如何确定诊断覆盖度呢？
  例如：两个安全机制对同一个failure mode的诊断覆盖度为Medium（90%）；并且这两个安全机制是独立的（这点很关键，可通过DFA分析举证），可声称组合起来做到High（99%）。

同理，2个Low（60%）的安全机制，可以做到Medium（90%）；2个High（99%）的安全机制，可以做到99.9%。

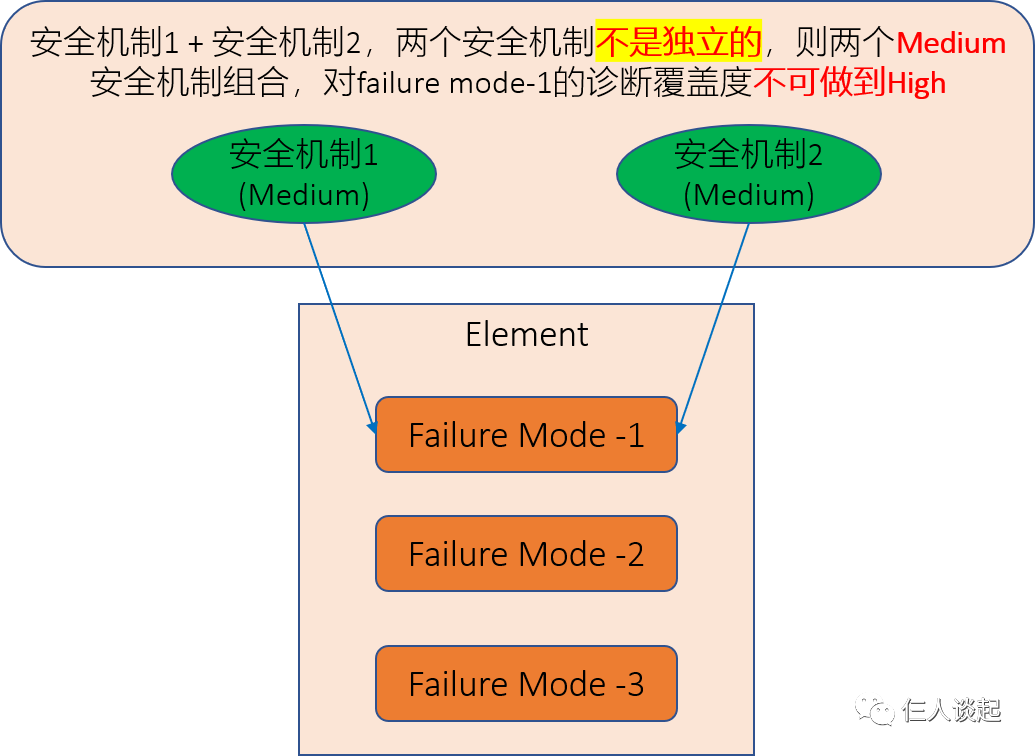

但是注意，以下这两种情况，是不可行的：

项目中，如果还遇到过本文没谈到的情况，欢迎与我们交流（sale@iqichina.com）。
