生得再平凡，也是限量版。

大家好，我是小七

最近发现很多朋友还是不会用DLL，今天再细分下，也给自己温习下。

以USB串口通信为例，生成DLL并被CAPL调用

#pragma library("File path")，CAPL调用(推荐，参数接口自建，灵活运用)

CAPL调用的DLL DEMO路径

2.1.1 此方法灵活性高，自己建立函数

打开
Vector安装地址的CAPLdll文件夹，选择合适的VS工程

VS 2017 Project 生成的平台是 64版本
VS 2013 Project 生成的平台是 32版本

CANoe-如何用CAPL调DLL方式控制USB串口上下电/调电压，免费干货 -汽车开发者社区

2.1.2 这里有一个快速查找的方法，点击Open Folder打开CAPLdll文件夹

CANoe-如何用CAPL调DLL方式控制USB串口上下电/调电压，免费干货 -汽车开发者社区

2.1.3 找到CAPL_DLL_INFO4，了解参数作用

typedef struct CAPL_DLL_INFO4{
char              cdlName[MAX_CDL_NAME2];        // 在CAPL中调用时显示的函数名
CAPL_FARCALL      adr;                           // 函数地址，即vs工程中函数定义时的函数名
const char*       categoryName;                  // 函数在CAPL中的所属目录，可以用于对函数的分类
const char*       hintText;                      // 对该函数功能的描述介绍（在CAPL中显示）
char              resultType;                    // 函数的返回值类型，用CAPL中的类型的首字母大写去表示
int               parCount;                      // 函数的参数个数
char              parTypes[MAXCAPLFUNCPARS_8_1]; // 函数的参数类型，用CAPL中的类型的首字母大写去表示
unsigned char     array[MAXCAPLFUNCPARS_8_1];    // 函数的参数是否是数组：\001表示是数组；\000表示不是数组。默认则为\000
const char*       parNames[MAXCAPLFUNCPARS_8_1]; // 函数显示的参数名（在CAPL中的声明介绍时）}
CAPL_DLL_INFO4;

CANoe-如何用CAPL调DLL方式控制USB串口上下电/调电压，免费干货 -汽车开发者社区

2.1.4 如下代码例子：

1. 首先用串口助手把USB控制器调试OK（发命令使其动作）

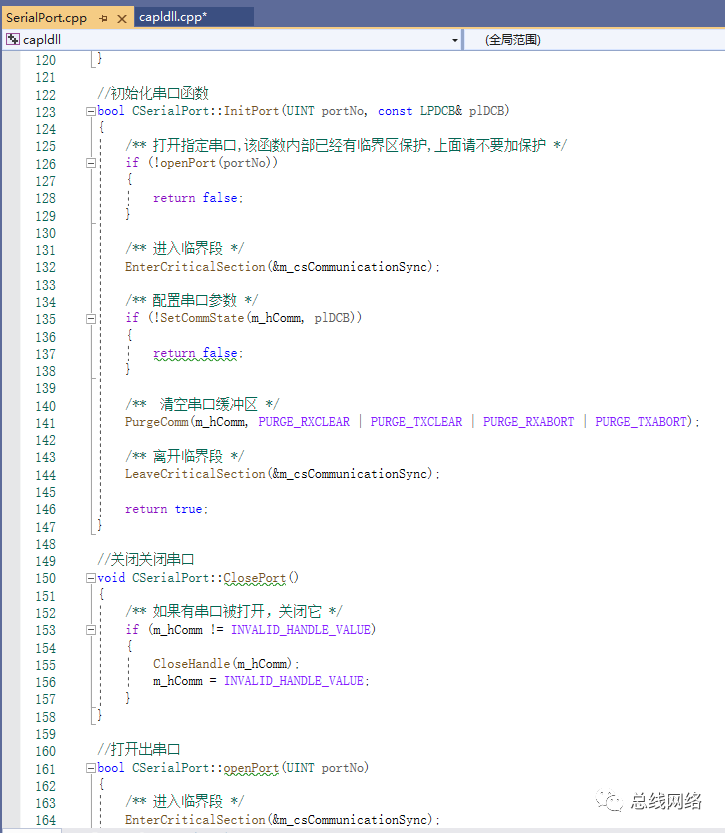

2. 在USB代码（网上搜的免费代码）里找到串口初始化，关闭串口，发命令函数，如下图：

CANoe-如何用CAPL调DLL方式控制USB串口上下电/调电压，免费干货 -汽车开发者社区

3. 把USB的源函数包装成CAPL能识别的函数类型

CSerialPort mySerialPort;//首先将之前定义的类实例化
int CAPLEXPORT far CAPLPASCAL OpenSerialPort(int Port)
{
int result;
if(mySerialPort.InitPort(Port, CBR_57600, 'N', 8, 1, 0x0001) == 1)
 {
 result = 1;
  }
   else
   {
   result = 0;
   }
   return result;
  }
  void CAPLEXPORT far CAPLPASCAL CloseSerialPort()
  {
  mySerialPort.ClosePort();
  }
  void CAPLEXPORT far CAPLPASCAL OutputOrder(char pData[],  int length)
  {
  mySerialPort.WriteData(pData, length);
  }

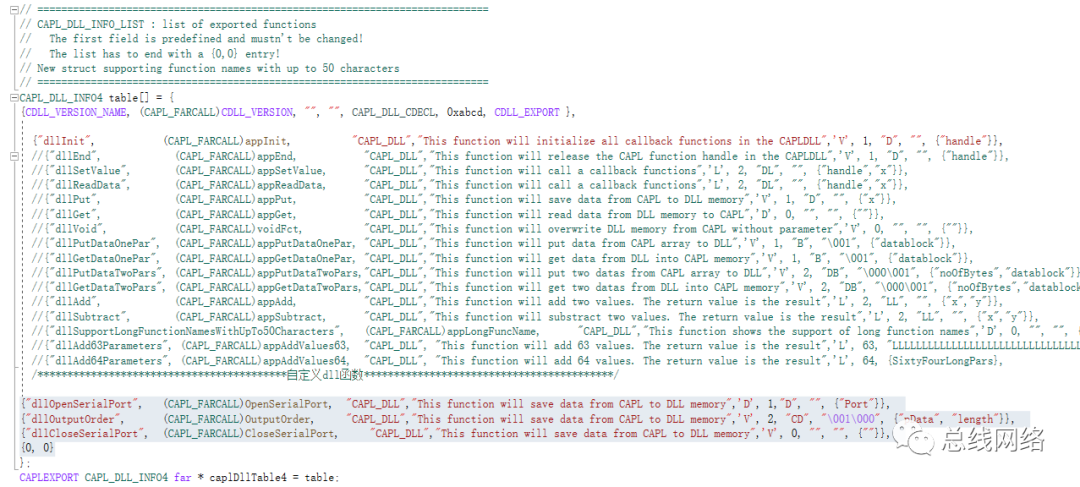

6. 最后把函数放进CAPL要调用的结构体里

CANoe-如何用CAPL调DLL方式控制USB串口上下电/调电压，免费干货 -汽车开发者社区
