一文读懂Sbc芯片TLF35584

一、概述

1. 芯片概述

         TLF35584通过完整的文档集轻松实现 ISO26262 要求一款多输出系统电源，适用于安全相关应用，通过在较宽输入电压范围内高效灵活的前/后稳压器概念提供μC、收发器和传感器等多路供电电源。由于开关频率范围较广，因此在效率和小型过滤器组件的使用方面可以进行优化，专用参考稳压器为ADC供电，提供独立于μC负载的步骤，并可用作2个独立传感器电源的跟踪源。灵活的状态机、包括计时器在内的唤醒概念，以及备用调节器都有助于用户在众多应用程序中进行选择使用。

2. 目标应用

         主要用于功能安全相关的汽车部件，如电动助力转向、刹车、网关、悬挂、引擎控制、变速箱、xEV及ADAS(Advanced Driver Assistance Systems)等。

二、芯片介绍

      1. 关键特性

• 遵循ISO26262标准，支持用户安全功能实现ASIL_D等级
• 宽输入电压范围：3~40V
• BUCK/BOOST预稳压电路结构
• 微处理器供电：3.3V或5V@600mA
• 单片机AD转换单元模块供电及参考：5V@150mA(±1%)
• 通讯专用供电：5V@200mA
• 待机供电：3.3V或5V@10mA
• 使能和唤醒功能
• SPI总线接口，可实现和MCU监测信息的通讯
• 功能安全相关特点：多个独立的电压基准用于电源产生及监测、过欠压及故障监测、功能看门狗和窗口看门狗、功能安全状态控制输出（两路safety path）、内嵌自检

      2. 内部框图

    3. 功能框图

     4. 引脚分配图

         TLF35584 封装为 PG-VQFN-48，其封装引脚分布图如下：

三、模块功能简介

1. 状态机简介

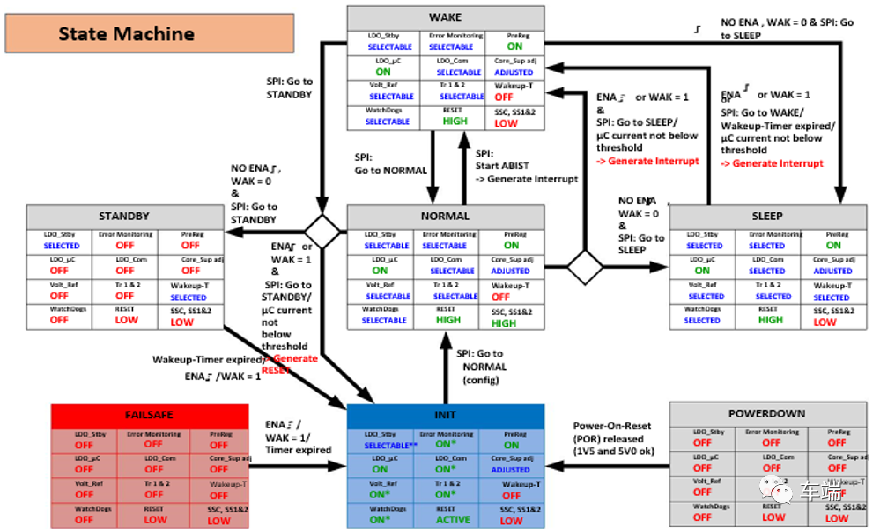

          TLF35584为无缝处理器接口提供了一种最先进安全状态控制机制，提供故障监视、报告和二级安全路径，在故障情况下实现安全可靠保护系统。状态机框图如下：

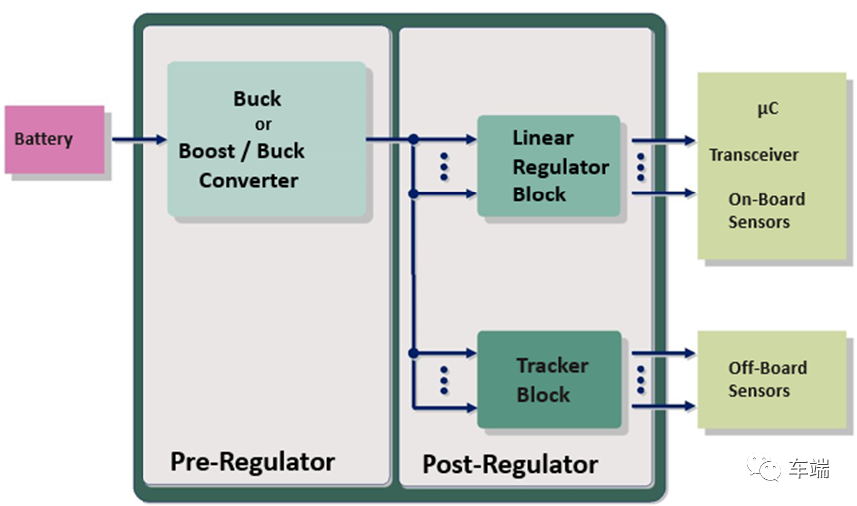

2. Pre- / Post-Regulator 架构

3. Boost模块

 异步Boost架构，可通过' STU '引脚设置为启用/禁用，当外部供电电压>8V，芯片内部会自动禁用Boost，以便进一步降低功耗。其系统框图如下图：

4. Buck模块

             可通过' SET_f-Buck '引脚设置不同的开关频率，容易实现EMC要求。

             – fbuck: 2.0MHz .. 2.5MHz

             – fbuck: 300 kHz .. 500kHz

四、应用框图

五、参考资料

      1. TLF35584 数据手册：《Infineon-TLF35584-DS-v02_00-EN》

      2. TLF35584 安全手册：《Infineon-TLF35584-SM-v02_10-EN》
