基于SOME/IP协议的硬件加速序列化-适用AUTOSAR平台

在本文中，我们探索了一种方法来加速AUTOSAR功能，该功能是基于AUTOSAR与以太网链接的电子控制单元的一部分。根据AUTOSAR的标准，在ECUs之间通过以太网进行数据传送之前，一个所谓的SOME/IP（运行于IP之上的可扩展的面向服务的中间件）转化器被用来对应用数据进行序列化。随着未来全自动驾驶、全互联的车辆的实现，无论是分布在车辆上的不同传感器之间，还是车辆本身之间的通信需求都将显著增加。不同于所有AUTOSAR堆栈供应商所使用的传统软件实现，在我们的方法中，我们使用了一个硬件协同处理器，用于数据序列化。我们的方法比软件实现的速度提升了33倍，这反过来将有助于应对现代汽车对数据通信需求的增加。这种方法也为其他实时应用程序提供了更多的CPU空间来使利用CPU。

简介

在传统协议中（即CAN/FlexRay），ECU之间交换都是基础数据（例如，发动机速度/温度值的整数/浮点类型）。此外，静态帧布局足以满足典型用例，不需要动态地改变发送/接收的数据。然而，在自动驾驶等复杂功能出现后，随着以太网通信及其大带宽能力在汽车ECU中的可用性，对新的通信策略的需求也随之增加。其中一种新的通信策略是面向服务的通信。

在本文中，我们探索了一种新的方法来提高SOME/IP序列化的性能。在这个方法中，我们在AUTOSAR分层软件架构中加入了一个硬件协处理器，以加速序列化过程。修改后的架构如图1所示。

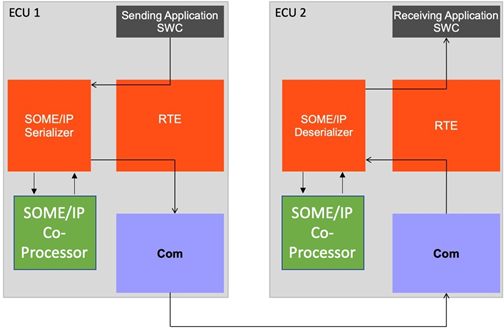

图 1. AUTOSAR 分层架构中的 SOME/IP 协处理器概览

AUTOSAR中的SOME/IP协议：简要概述

AUTOSAR中通过SOME/IP协议来支持面向服务的通信。RTE（运行时环境）是与应用软件互动的AUTOSAR层，当一个应用程序向另一个ECU发送消息时，它负责调用SOME/IP API。然后，该消息被转发到其他BSW（基本SW）模块. 其他BSW模块也是硬件加速的主体。

SOME/IP协议支持远程过程调用、事件通知和底层序列化/线格式。在 AUTOSAR中, 管理被称为服务端的功能实体的可用性，以及处理被称为客户端的相应的相关 ECU，由AUTOSAR模块SOME/IP-SD（运行于IP之上的可扩展的面向服务的中间件- 服务发现）负责。处理底层序列化/线格式是AUTOSAR模块SOME/IP转换器的责任，这也是我们研究中要改进的目标。

SOME/IP序列化用于将应用程序数据转换为适当的网络表示，然后再通过总线发送它们。数据元素包括原子类型（例如 uint8）、联合、字符串、结构和多维数组。在我们的研究中，仅支持原子类型、结构和一维数组。

SOME/IP硬件加速器设计

协处理器被设计成一个片上单元，以减轻主CPU的负担。它与一个可重复编程的指令存储器和一个全局共享存储器相连，在运行期间，数据元素从该全局共享存储器中读取，而序列化的字节流则写入该存储器。

A.    构建块

图2展示了协处理器的构建块，每个构建块的描述见表I。

图2. SOME/IP 协处理器的构建块

B.    指令集

协处理器是一个单周期指令集架构，具有统一的指令大小（32位）和固定长度的时钟周期。序列化数据元素的配置将嵌入/编码在协处理器执行的指令中。该类指令以两种不同的格式编码，两种格式都在表II中进行了说明。

C.    支持的指令子集

表 III 中描述了协处理器支持的主要指令子集。

实验结果

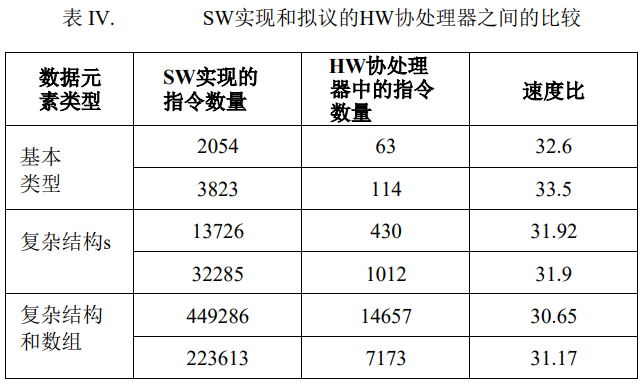

以一组使用具有不同复杂程度的元素为示例。每个例子都执行了两次，一次是使用英飞凌AURIX Tc277 32位ECU的SW版本，另一次是使用Verilog模拟器。假设两个处理器以相同的频率运行，在每次执行中都测量了总体所需的时钟周期（即指令数量）。HW协处理器比SW实现的速度快了33倍。表IV.显示了这些结果。

结论和工作展望

在本文中，有别于传统的SW方法，我们提出了在AUTOSAR应用程序中进行数据序列化的另外一种方法，即使用协处理器。与传统的SW实现相比，这种方法实现了高达33倍的速度提升。这种方法将特别有利于网关ECUs，在以太网和其他网络协议之间传输大量信息。

该设计仅支持序列化，但它可以扩展到支持接收AUTOSAR应用中的反序列化。它还可以重复（作为一个多核处理器），并行处理多个数据元素，以提高整体吞吐量。
