PDU Router(路由器)在本文将简称为PduR,考虑到个人对PduR模块认识深度有限,且接触的CAN通讯功能运用PduR模块功能也较简单,所以本文仅对PduR模块做简单介绍。

基本概念

首先了解下路由的概念,路由是指路由器从一个接口上收到数据包,根据数据包的目的地址进行定向并转发到另一个接口的过程(引自百度百科)。


接着了解下PduR更多的作用,引自[1]:PduR模块提供路由I-PDU(Interaction Layer Protocol Data Units)服务,使用在通讯接口模块(比如CanIf,CanNM,FrIf)和传输协议模块(比如CanTp,COM和DCM),如下图1所示。常用的PDU路由使用模块有:与UDS服务相关的AUTOSAR 诊断通讯管理模块(Diagnostic Communication Manager,DCM)和传输协议模块,与CAN通讯相关的AUTOSAR COM,通讯协议模块等。

AUTOSAR架构的 Pdu Router-汽车开发者社区

图1 AUTOSAR架构下的PduR模块,引自[1]


PduR主要由2部分组成:


  • PduR路由表:静态路由表描述每个被路由的I-PDU的路由属性;I-PDU路由的执行是基于静态定义的I-PDU ID。


  • PduR引擎:根据PduR路由表执行路由动作的实际代码,该引擎不得不路由I-PDU从源头到目的地,以及根据I-PDU ID的源头翻译其目的地。

AUTOSAR架构的 Pdu Router-汽车开发者社区

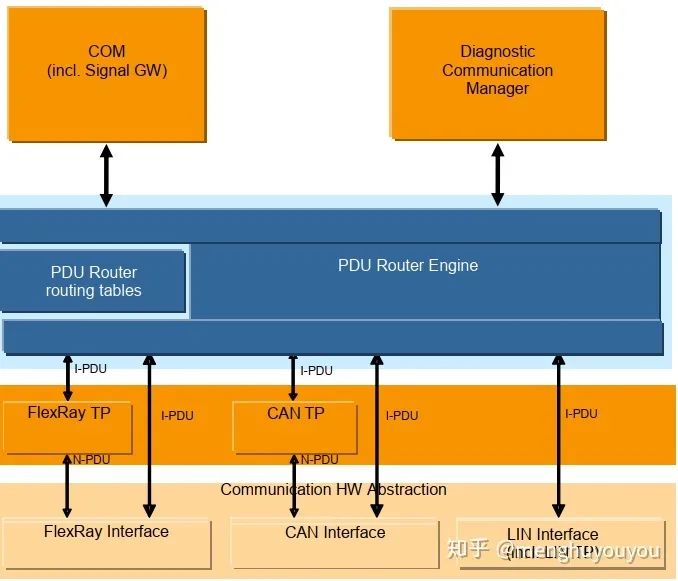

图2 PduR模块的组成,引自[1]


通过以上知识对应到CAN通讯,就是PduR模块从CAN接口模块/COM模块接收到了PDU,然后根据PDU ID查找已定义好的静态路由表,获得其目标地址,定向并转发到COM模块/CAN接口模块,即路由PDU,故称为PDU Router。

发送与接收操作

从CAN通讯的发送与接收来看,再来理解下PduR模块的作用,即:


  • 发送时,PduR模块将来自COM模块的发送请求路由到Can接口模块,将来自Can接口模块的确认路由到COM模块,如下图3。

AUTOSAR架构的 Pdu Router-汽车开发者社区

  • 图3


  • 接收时,PduR模块将来自Can接口模块的通知路由到COM模块,如下图4。

AUTOSAR架构的 Pdu Router-汽车开发者社区

图4


下面借助文档了解下上述函数的定义,发送请求函数如下图5所示:

AUTOSAR架构的 Pdu Router-汽车开发者社区

图5 发送请求函数,引自[1}


注意User:Up与当前的功能有关,CAN通讯的话,User:Up为Com,即发送时,COM模块调用PduR_ComTransmit函数。当然作为PduR模块的函数,会根据不同功能路由到其他模块,自然需要采用这种定义方式。同样地发送确认函数和接收通知函数也一样。

AUTOSAR架构的 Pdu Router-汽车开发者社区

引自[1]


发送确认函数的定义如下图6,其中User:Lo的定义如下表,发送时,Can接口模块调用PduR_CanIfTxConformation函数向上确认。

AUTOSAR架构的 Pdu Router-汽车开发者社区

图6 发送确认函数,引自[1]

AUTOSAR架构的 Pdu Router-汽车开发者社区

接收通知函数的定义如下图7,其中User:Lo的定义如上表,即Can接口模块调用PduR_CanIfRxIndication函数。在此就发现图4用PduR_RxIndication函数就不够准确咯。

AUTOSAR架构的 Pdu Router-汽车开发者社区

图7 接收通知函数,引自[1]

路由表

目前觉得PduR模块最关键还是路由表的定义,一是路由路径的确定,二是由源头ID到目的地ID的确定。特此再引用两例说明,如下图8、9。

AUTOSAR架构的 Pdu Router-汽车开发者社区

图8 接收通知路由,引自[2]

AUTOSAR架构的 Pdu Router-汽车开发者社区

图9 发送请求路由,引自[2]


以上就是简单介绍了PduR模块在CAN通讯的发送与接收所起的作用,当向上进入COM层后,简单地说就是:接收时,将PDU解包成一个一个的信号,供ASW使用;发送时,将一个一个的信号打包成PDU,向下发送。那么具体怎么实现?请看下篇文章。
