UDS协议详解系列：CanTp6

欢迎来到​​《UDS协议详解系列》​​的第6篇文章，本文将介绍CanTp的接收和发送过程：先简单介绍下CanTp模块，然后分别介绍下SF，FF，CF和FC的接收过程，再通过实例来理解CanTp接收，最后分别介绍SF，FF，CF和FC的发送过程。

1 CanTp模块

当诊断服务基于CAN总线实现，如果请求或响应的诊断数据超过8个字节，而一帧CAN信息只能传输8个字节的数据，这就意味着诊断数据无法通过一帧CAN信息传输完。那怎么办呢？自然地，我们想到的一种方案是分割诊断数据，通过多帧CAN信息来传输；另一种方案是让一帧CAN信息传输出更多的数据。针对前者就提出了ISO15765协议，针对后者有了CAN FD。现如今CAN FD可传输64个字节长度的数据，但诊断数据超过64个字节，仍将面临上述问题。不过通过对ISO15765协议的了解，你会发现这个协议可彻底解决诊断数据过长问题。

ISO15765协议定义了两种传输机制（单帧传输和多帧传输），四种协议数据单元类型（单帧SF，首帧FF，续帧CF和流控帧FC）和相关的网络层定时参数（N_As，N_Ar，N_Bs，N_Br，N_Cs和N_Cr），如图1所示。

图1 两种传输机制，引自[1]

本文将介绍的CanTp模块是ISO15765协议的软件实施，CanTp模块的最主要作用是分割和组装超过8个字节长度的CAN I-PDUs。在基于AUTOSAR架构的通讯栈中，CanTp模块位于PDU Router和CAN Interface模块之间，如下图2所示。

图2 AUTOSAR 通讯栈，引自[2]

CanTp模块提供的服务有：发送方向分割数据，接收方向组装数据和控制数据流等。在接收方向CanIf模块经CanTp_RxIndication函数通知CanTp模块；在发送方向CanTp模块调用CanIf_Transmit函数来发送数据，如下图3所示。

图3 CanTp与其上下层的交互，引自[2]

下面我们来了解下具体的接收与发送过程。

2 接收过程

当通过一帧CAN信息接收到8个字节的诊断服务数据，根据ISO15765协议可知，这个数据将是SF或FF或CF或FC。因此不难理解：CanTp模块应先识别接收数据的类型（N_PCItype）。然后再提取数据，由于网络层数据的交换支持三种寻址格式格式：正常格式(normal)，扩展格式（extended）和混合格式（mixed），因格式不同数据长度将有区别：正常格式有7个字节数据，扩展格式和混合格式有6个字节数据，如图4所示。故先根据寻址格式确定数据长度，再提取数据。最后根据不同数据类型进行相应的接收处理。

图4 不同寻址格式的定义，引自[1]

2.1 SF（单帧）接收处理

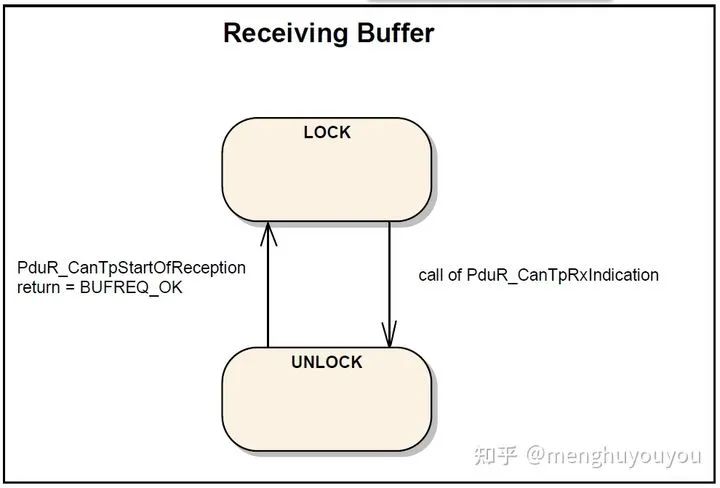

考虑到CanTp模块没有缓冲能力，CanTp将直接作用于上层（比如PduR或DCM）的存储区域。要访问这些存储区域，CanTp模块将使用PduR_CanTpCopyRxData函数。同时为了保证数据的一致性，上层必须锁定这些存储区域直到一个通知发生。这里CanTp模块将使用PduR_CanTpStartOfReception函数来通知上层的PduR模块，这样上层的模块将为接收的数据保留和锁住buffer，如下图5所示。

图5 接收buffer的锁定状态切换示意，引自[2]

针对接收到一帧SF的情况，从CanIf模块到CanTp模块的大致过程为：

1.下层接收到一帧诊断服务的数据，经CanIf调用CanTp_RxIndication函数通知CanTp模块;

2.CanTp模块先根据N_PCItype识别出是SF，在考虑了寻址格式的基础上，确定取数据长度；

3.CanTp模块由于自身没有缓冲能力，将调用PduR_CanTpStartOfReception函数向上层确认是否有足够的buffer大小来存储接收的数据；

4.上层分配和锁定所需的接收buffer。且返回BUFREQ_OK，然后CanTp模块调用PduR_CanTpCopyRxData函数让上层把接收的数据复制到接收buffer；

5.当复制成功完成，CanTp调用PduR_CanTpRxIndication函数通知上层。

这就是理想的SF接收成功的基本过程，如下图6所示。

图6 SF接收过程，引自[2]

但实际的SF接收可能会有一些原因导致接收不成功，比如：

• 由于错误或资源限制原因，上层不能使buffer有效。那么PduR_CanTpStartOfReception将返回buffer状态NOT_OK或溢出，这时CanTp模块将丢弃接收的数据，也不会调用PduR_CanTpRxIndication函数；

• 如果PduR_CanTpStartOfReception返回buffer状态OK，但有效bufferd的size比已接收数据的小，这时CanTp模块将丢弃接收的N-PDU，也将调用PduR_CanTpRxIndication，赋给结果NOT_OK信息。

在工程上，基于接收成功过程的理解，我们必须还要充分考虑会发生哪些使接收不成功的情况，以及如何去处理这些情况。

2.2 FF（首帧）接收处理

针对接收到一帧FF的情况，从CanIf模块到CanTp模块的大致过程为：

1.下层接收到一帧诊断服务的数据，经CanIf调用CanTp_RxIndication函数通知CanTp模块;

2.CanTp模块先根据N_PCItype识别出是FF，在考虑了寻址格式的基础上，确定数据长度和提取诊断服务数据的长度FF_DL；

3.CanTp模块由于自身没有缓冲能力，将调用PduR_CanTpStartOfReception函数向上层确认是否有足够的buffer大小来存储FF_DL长度的数据；

4.当上层分配和锁定所需的接收buffer。且返回BUFREQ_OK，CanTp模块将准备流控帧参数：流控状态、BS和STmin，再发送流控帧；

5.CanTp模块调用PduR_CanTpCopyRxData函数让上层把接收的数据复制到接收buffer；

6.当复制成功完成，CanTp不再调用PduR_CanTpRxIndication函数通知上层，FF接收完成。

这就是理想的FF接收成功的基本过程，如下图7所示。但对于上述过程其实有个疑问：是不是应该先存好了接收的数据，再去准备流控帧和发送流控帧更合理呢？

图7 FF接收过程，引自[2]

2.3 CF（续帧）接收处理

当CanTp模块接收续帧，需考虑的3种情况，如下图8所示：

图8 接收CF的情况分析

下面就针对接收到一帧CF的情况进行分析，与上述SF和FF的过程一样，CanIf调用CanTp_RxIndication函数通知CanTp模块，识别出是CF，确定数据长度，再根据顺序号Sn确定续帧的情况。若接收的续帧为情况1，即意味着连续接收中，CanTp模块调用PduR_CanTpCopyRxData函数让上层把接收的数据复制到接收buffer，接收完成。

若接收的续帧为情况2，则意味着需要发送流控帧，其大致过程为：

1.CanTp模块调用PduR_CanTpCopyRxData函数让上层把最后一帧数据复制到接收buffer；

2.CanTp模块将准备流控帧参数：流控状态、BS和STmin，再发送流控帧。

若接收的续帧为情况3，则意味着整条信息将接收完成，这时：

1.CanTp模块调用PduR_CanTpCopyRxData函数让上层把最后一帧数据复制到接收buffer；

2.当复制成功完成，CanTp调用PduR_CanTpRxIndication函数通知上层。

这就是理想的CF接收成功的基本过程，更具体内容可参考[2]。

2.4 FC（流控帧）接收处理

流控帧是被用来根据接收方的能力调整发送者的设置，所以CanTp模块接收FC时将对相关的发送参数BS和STmin进行更新，其大致过程是：

1.CanTp模块，识别出是FC，确定数据长度，提取流控状态；

2.针对流控状态进行处理：当流控状态为连续发送，则提取BS和STmin，更新STmin，设置CanTp模块状态为发送流控帧；当流控状态为溢出，则放弃发送。

以上就是CanTp模块接收的大致过程分析，为了便于理解，上述忽略了相关定时参数的处理。实际上定时参数的处理非常重要，监控传输是否在规定时间完成，保证通讯传输的时间要求。

图9 网络层传输的定时参数，引自[1]

3 接收实例

引用[2]的实例再回顾下多帧传输的接收过程，假设接收的诊断服务数据长度有49个字节，上层报告接收的buffer有25个字节可用，那么具体的接收过程将按如下进行：

图10 接收实例，引自[2]

注意：接收的buffer只有25个字节空间可用，不足以一次性全部接收这49个字节的诊断服务数据，所以CanTp模块分几个块来接收，当接收完一个块后，buffer空间不够接收下一个块，那么，接收方将会发送一帧流控状态为等待的流控帧给发送方，当最后buffer大小够了的话，接收方将会发送一帧流控状态为继续发送的流控帧给发送方，让其继续发送。

对应图10所示的绿色序号描述如下：

1.CanIf调用CanTp_RxIndication函数通知CanTp新接收到了一帧数据（首帧），然后CanTp调用PduR_CanTpStartOfReception函数通知上层PduR（实际会到DCM的Dcm_StartOfReception函数）；

2.PduR将返回可用的buffer大小由25个字节，然后CanTp发送一帧流控状态为继续发送的流控帧给发送方；

3.CanTp提供每帧接收帧的数据给PduR，并监控剩余的buffer大小。当接收了两帧续帧后，剩余buffer大小不够存下一个块的数据（接下来的两帧续帧）；

4.CanTp请求PduR的剩余buffer大小，并发送一帧流控状态为等待的流控帧给发送方，直到有充足buffer大小来接收下一个块才停止；

5.当buffer大小够了后，CanTp发送一帧流控状态为继续发送的流控帧给发送方，继续接收下一个块；

6.在存好了一个块的最后一帧续帧后，又出现buffer大小不够时，重复4，5；

7.当buffer空间能接收最后一个块，CanTp继续接收；

8.当数据接收完，CanTp调用PduR_CanTpRxIndication函数通知PduR接收完毕。

ok!以上就CanTp接收的内容，写本文过程有很多实际应用的疑问，比如说什么情况下会出现什么样的网络层超时，又该如何处理？欢迎交流指导。

4 CanTp发送

开始介绍CanTp发送前，先回顾下之前文章：《​​UDS协议: 基于AUTOSAR架构的UDS服务软件实现​​》一文中的发送过程。CanTp发送数据时，通过调用CanIf_Transmit函数实现向下传输，最终将数据写入到对应的寄存器。CanTp发送被触发主要有2种情况，一种是CanTp接收时需要响应流控帧，即直接发送流控帧；另一种是上层DCM模块已处理好诊断服务请求，需要回复响应，即DCM模块通过调用CanTp_Transmit模块去触发CanTp发送响应。

图11 注：CanTp接收时可直接进行第4步发送流控帧

下面就结合CanTp发送触发的情况来分别看下SF，FF, FC和CF的发送过程。

4.1 SF发送处理

假设CanTp接收到是SF，正常寻址格式，请求的服务为10 03，如下：

这里假设5个字节0x00为填充数据，对请求处理无作用，只将10 03存入上层接收的buffer，那么上层DCM模块将进行请求处理，得到了正响应 50 03 00 32 01 F4, 且将该数据存入发送的buffer，然后调用PduR_CanTpTransmit请求CanTp发送，如下图12所示。

图12 CanTp发送SF的过程

上图CanTp发送SF的过程描述如下：

1.PduR调用CanTp_Transmit函数传输发送的SduId和数据给CanTp，同时在该函数中将执行一些操作：验证输入数据的有效性，确定与发送相关配置参数，处理发送请求，发起内部的发送任务；

2.当CanTp_Transmit函数返回值OK时，CanTp通知上层发送请求已接收，上层将锁住发送的buffer；

3.CanTp调用PduR_CanTpCopyTxData函数请求上层复制分割的数据；

4.当上层分配和锁定发送的buffer返回BUFREQ_E_OK后，CanTp调用CanIf_Transmit发送；

5.当成功写入响应的寄存器后，CanIf调用CanTp_TxConfirmation向CanTp确认发送成功，然后CanTp调用PduR_CanTpTxConfirmation向上层确认。

以上就是CanTp发送SF的大致过程。

1.2 FF发送处理

假设DCM模块进行请求处理后正响应有50个字节数据，显然这时需多帧传输才能把响应数据发送给接收方，发送方先会发送FF给接收方，告诉接收方整个信息的数据长度。发送FF的大致过程与基本SF一样，只是第1步中，会根据整个信息的数据长度大于单帧的数据长度来确定与FF发送相关配置参数，处理FF发送请求。

1.3 CF发送处理

当CanTp接收到FC时，将会更新STmin，然后发送CF，注意已通过首帧发送几个字节的数据，这时CanTp会按照续帧的顺序号逐帧地发送剩余的数据，上层每次将复制6或7个字节数据给每帧续帧，数据发送成功，与SF,FF一样，向上确认发送成功，如下图13所示。

图13 CanTp发送FF, CF过程

1.4 FC发送处理

当CanTp接收到FF时，接收方将发送FC，以表明可继续发送续帧；当接收方出现buffer溢出或者需要等待的情况时，也需要通过设置对应的流控状态来通知发送方。与SF，FF的发送一样，FC的基本步骤一致，这里不再展开。

ok!以上就CanTp发送的内容，后续再进一步补充。
